Zhejiang Hertz Electric Co., Ltd., заснована в 2014 році, є високотехнологічним підприємством, що спеціалізується на розробці, виробництві, продажу та післяпродажному обслуговуванні, обслуговуючи виробників обладнання середнього та високого класу та інтеграторів систем промислової автоматизації. Покладаючись на високоякісне виробниче обладнання та ретельний процес тестування, ми надамо клієнтам такі продукти, як інвертори низької та середньої напруги, пристрої плавного пуску та системи керування сервоприводами, а також рішення у суміжних галузях. Компанія дотримується концепції «надання користувачам найкращих продуктів і послуг», щоб обслуговувати кожного клієнта. В даний час він в основному використовується в металургії, хімічній промисловості, виробництві паперу, машинобудуванні та інших галузях промисловості.
Чому обирають нас?
Професійна команда
Наша команда експертів має багаторічний досвід роботи в галузі, і ми надаємо нашим клієнтам необхідну підтримку та консультації.
Високоякісна продукція
Наша продукція виготовляється за найвищими стандартами з використанням лише найкращих матеріалів. Ми гарантуємо, що наша продукція надійна, безпечна та довговічна.
Цілодобовий онлайн сервіс
Гаряча лінія 400 працює цілодобово. Факс, електронна пошта, QQ і телефон є універсальними та багатоканальними, щоб приймати проблеми клієнтів. Технічний персонал працює 24 години на добу, щоб відповісти на проблеми клієнтів.
Універсальне рішення
Своєчасно надавати технічну підтримку в усьому процесі перевірки, монтажу, введення в експлуатацію, приймання, приймально-здавальних випробувань, експлуатації, технічного обслуговування та інших відповідних технічних інструкцій і технічної підготовки, пов’язаних із контрактними продуктами.

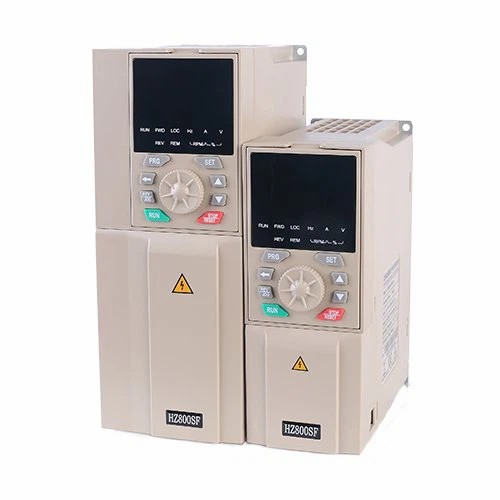

Наш привод із змінною частотою (VFD), розроблений для точного керування двигуном, є універсальним рішенням, спрямованим на підвищення енергоефективності та продуктивності.
Інверторний привід дозволяє точно контролювати швидкість двигуна, що призводить до зниження споживання енергії та нижчих експлуатаційних витрат, що робить його екологічно чистим вибором для підприємств.
Привід частоти для трифазного двигуна
Високоякісні матеріали та першокласні технології. Потужна функція, безступінчаста коробка передач. Звичайний вигляд, маленький і красивий. Зручне керування та інтуїтивно зрозумілий цифровий дисплей.
Цей тип VFD часто використовується в житлових і невеликих комерційних установах, оскільки він підходить для двигунів, які працюють від живлення 120 В і не потребують високого рівня вихідної потужності.
Ми надаємо кожному сегменту 220 В і три сегменти 220 В. Якщо використовується для однієї фази, кожен другий сегмент можна використовувати як запасну лінію.
Використання пристрою перетворення частоти, системи кондиціонування холодильним насосом, насосом холодної води, вентилятором є дуже хорошою технологією енергозбереження.
Частотно-регульований привод потужністю 3,7 кВт. Це безщітковий двигун постійного струму на 24 В 150 Вт з фланцем 90x90 мм. Вбудований прямокутовий редуктор зі шпонковою канавкою 10:1 забезпечує швидкість і крутний момент до 300.
Частотно-регульований привод потужністю 5,5 кВт. Це безщітковий двигун постійного струму на 24 В 150 Вт з фланцем 90x90 мм. Вбудована прямозуба коробка передач 5:1 забезпечує швидкість і крутний момент до 600 об/хв і 1,95 Нм (276,14.
Перетворювач частоти – це пристрій змінного струму, який перетворює електроенергію на різні частоти. Наприкінці 1980-х років Китай почав використовувати перетворювач частоти.
Що таке частотно-регульований привод VFD
ЧРП або частотно-регульований привод — це електронний пристрій, який використовується для керування асинхронним або синхронним двигуном змінного струму. VFD контролює крутний момент, швидкість і напрямок двигуна, плавно запускаючи і прискорюючи двигун до бажаної швидкості з контрольованою швидкістю прискорення. Уповільнення також контролюється, а гальмування доступне як опція. ЧРП дозволяють використовувати один двигун для різних процесів і умов, які можуть вимагати різних швидкостей.
Переваги частотно-регульованого приводу VFD
Підвищена енергоефективність
Серед найбільш переконливих переваг частотно-частотних приводів є їх чудова здатність підвищувати енергоефективність, що, у свою чергу, скорочує витрати на електроенергію. Двигуни зазвичай складають значну частину споживання енергії, особливо в промислових установках. Частотні приводи приходять на допомогу, вміло регулюючи швидкість двигуна, особливо коли двигун не потребує повної потужності чи постійного темпу.
Пом'якшення падіння напруги
Перепади напруги, що характеризуються короткочасними падіннями напруги, часто виникають у промислових умовах і часто виникають під час активації значних ліній двигуна змінного струму. Ці провисання можуть бути шкідливими для такого делікатного обладнання, як комп’ютери та датчики. ЧРП обходять цю проблему, запускаючи двигун при нульовій напрузі та поступово збільшуючи її.
Контрольований пусковий струм
Частотні частотні приводи пропонують ще одну перевагу, ефективно керуючи пусковим струмом. Вони мають здатність запускати двигуни при нульовій напрузі та частоті, що не тільки мінімізує знос двигунів, але й подовжує термін їх служби, зменшуючи потребу в частому обслуговуванні та ремонті.
Захист обладнання
Іншим чудовим аспектом VFD є їх здатність адаптувати та обмежувати крутний момент, гарантуючи, що двигуни не виходять за межі безпечного крутного моменту. Цей профілактичний захід захищає машини та обладнання, запобігаючи пошкодженням і потенційним збоям у виробництві.
Точне управління процесом
У сфері промислового виробництва VFD виявляються безцінними для оптимізації виробничих процесів, дозволяючи точно налаштувати швидкість двигуна. ЧРП можна запрограмувати для запуску двигунів на ідеальних швидкостях або зупинки в попередньо визначених положеннях, перевершуючи інші методи керування двигуном за точністю. Крім того, багатьма VFD можна дистанційно керувати, що забезпечує підвищену гнучкість.
Зменшення шуму
Незважаючи на те, що частотно-регулюючі приводи не є їхньою основною метою, вони зменшують рівень навколишнього шуму за рахунок роботи двигунів на низьких швидкостях. Ця функція особливо корисна в промислових середовищах, де низькі рівні навколишнього шуму сприяють покращенню умов праці та більш плавному спілкуванню на заводі. Це невелике, але значне вдосконалення створює більш сприятливе робоче середовище.
VFD працює, отримуючи живлення змінного струму з частотою 60 Гц, перетворюючи його на живлення постійного струму (DC) через схему випрямляча та надсилаючи його через шину постійного струму для подальшої фільтрації напруги. Потім потужність надходить до інвертора, який створює імпульси постійного струму, які функціонують як змінний струм. Пульсуючий характер виходу імітує потужність змінного струму достатньо, щоб створити правильні процеси індукції, необхідні для обертання ротора двигуна.
Оскільки постійний струм легше контролювати за напругою та частотою, його використання замість справжнього живлення змінного струму дозволяє VFD регулювати подачу електроенергії на льоту. Ряд транзисторів, особливо ізольований затвор, біполярний транзистор (IGBT), забезпечують ручне або автоматичне керування вихідною потужністю та продуктивністю насоса EDDY. Потужність легко збільшується до шламового насоса під великим навантаженням, а потім знову падає після того, як блокування проходить або змінюється текстура суспензії чи мулу, що перекачується.
Ключові характеристики частотно-регульованого приводу VFD
Номінальний струм безперервної роботи:Це максимальний середньоквадратичний струм, з яким може безпечно працювати перетворювач частоти за будь-яких умов експлуатації при фіксованій температурі навколишнього середовища (зазвичай 40 [градусів] C). Струми синусоїдальної хвилі навантаження кульки двигуна повинні бути рівними або меншими за цей номінал.
Номінальний струм перевантаження:Це обернене співвідношення часу/струму, яке є максимальним струмом, який частотно-регульований привод може виробляти за певний проміжок часу. Типові показники перевантаження по струму від 110% до 150% протягом 1 хв залежно від виробника. Вищі номінальні значення струму можна отримати, збільшивши частотно-регульований привод. Цей рейтинг дуже важливий при підборі частотно-регульованого приводу для струмів, необхідних двигуну для моменту розриву.
Лінійна напруга:Як і для будь-якого контролера двигуна, необхідно вказати робочу напругу. Приводи змінної частоти розроблені для роботи при певній номінальній напрузі, наприклад 240 або 480 В змінного струму, з допустимим відхиленням напруги плюс-мінус 10%. Більшість пускачів двигунів працюватимуть за межами цієї 10%-ї варіації, але частотно-регулювальні приводи не працюватимуть і перейдуть у захисне відключення. Для кожного застосування настійно рекомендується записувати показання відхилень напруги в мережі.
Типи частотно-регульованих приводів VFD
Вольт/Герц (В/Гц) Керування VFD
По-перше, у нас є частотно-регулюючі частотно-регулюючі пристрої Вольт/Герц (В/Гц). Ці VFD контролюють частоту живлення, що подається на двигун. Вони прості, але дуже ефективні, знаходячи своє застосування в більшості поширених застосувань.
Безсенсорні VFD з векторним керуванням
Далі – VFD без сенсорного векторного керування. Вони є більш досконалими, ніж приводи V/Hz. Вони можуть підтримувати постійний крутний момент без використання датчика зворотного зв’язку, що робить їх придатними для застосувань, які потребують трохи більшої точності.
VFD з векторним керуванням потоком
Нарешті, у нас є VFD з векторним керуванням потоком. Вони є найкращими, коли йдеться про точне керування. Вони забезпечують точне та швидке керування швидкістю та крутним моментом двигуна, що ідеально підходить для складних і вимогливих застосувань.
Застосування приводу змінної частоти VFD
Системи фільтрації басейнів
VFD можна використовувати в системах фільтрації критих басейнів для підвищення чистоти. VFD, що використовуються в системах фільтрації критих басейнів, можуть допомогти знизити споживання електроенергії, легко змінюючи об’єм води за потреби. 40% потужності, яку використовують басейни, потрібно для фільтрації води. Насос, що використовує VFD, може допомогти у переробці води, втягуючи її в систему фільтрації.
Насоси підвищення тиску
Комерційні або великі будівлі, такі як готелі, потребують достатньо високого тиску води, щоб досягти всіх приміщень, включаючи ванні кімнати та душові, за допомогою насоса підвищення тиску. ЧРП можуть бути кращою альтернативою клапанам регулювання тиску, оскільки вони забезпечують кращу економію енергії та усувають витрати на технічне обслуговування.
Системи ОВК
VFD використовуються в системах HVAC протягом десятиліть. Традиційно вони використовувалися для модуляції потужності, але в останні роки вони також використовувалися для балансування вентиляторів і насосів, моніторингу обладнання та використання енергії обладнання для різання в умовах пікового навантаження. VFD можуть допомогти зменшити знос компонентів систем HVAC, оскільки вони потребують менше енергії для запуску двигуна, таким чином зменшуючи навантаження на компоненти.
Виробництво
У обробній промисловості VFD використовуються в конвеєрних стрічках, екструдерах і різних машинах для забезпечення точного контролю швидкості та крутного моменту. Це покращує якість виробництва, зменшує знос механічних частин і підвищує енергоефективність.
Очищення води та стічних вод
ЧРП мають вирішальне значення для керування швидкістю насосів у водоочисних спорудах та очисних спорудах. Вони допомагають регулювати потік і тиск води, оптимізувати використання енергії та зменшити механічне навантаження на насоси під час запуску та експлуатації.
Сільське господарство
У сільському господарстві VFD використовуються в системах зрошення, зерносушарках і системах вентиляції в коморах і теплицях. Контролюючи швидкість двигуна, VFD оптимізує потік води та повітря, зменшує споживання енергії та збільшує термін служби обладнання.
Компоненти частотно-регульованого приводу VFD
конвертер
Перетворювач або вхідний випрямляч змінного струму допомагає перетворити напругу змінного струму в напругу постійного струму. Перетворювач складається з кількох діодів, які з’єднані паралельно один одному і дозволяють струму проходити лише в одному напрямку. Електроенергія, яка проходить через перетворювач, циклічно проходить, поки не перетвориться на грубу напругу постійного струму.
DC Link
Ланка постійного струму — це секція фільтрації, що складається з індукторів і конденсаторів фільтрів. Метою зв’язку постійного струму є згладжування пульсацій напруги постійного струму, отриманої від схеми випрямляча на попередньому кроці. Відфільтрований вихід потім подається на вхід інвертора.
Інвертор
Метою інвертора є перетворення виходу ланки постійного струму, який є відфільтрованою напругою постійного струму, назад у змінний. Інвертор використовується для керування змінною напругою, змінною частотою, що подається на двигун. Інвертор складається з перемикачів IGBT, з’єднаних парами для керування електричним потоком. Зазвичай він підключається до логічного контролера, який дозволяє оператору взаємодіяти та регулювати напругу двигуна. Керуючи шляхом електричного потоку за допомогою широтно-імпульсної модуляції, джерело постійного струму може виробляти змінну напругу.
Інтерфейс користувача
Для досягнення оптимального споживання електроенергії або економії енергії потрібен інтерфейс користувача для налаштування VFD. Інтерфейс користувача – це панель керування, яка підключена до VFD, що дозволяє вводити дані користувачем вручну. Вони варіюються від клавіатури до сенсорних РК-екранів. Новіші системи пропонують бездротові панелі керування Bluetooth.
Логіка управління
Визначене користувачем налаштування потім інтерпретується логікою керування. Це програмне забезпечення, необхідне для зв’язку VFD з інтерфейсом користувача та пристроєм зворотного зв’язку на двигуні. Програмне забезпечення зазвичай базується на діаграмі стану, яка слідує за набором послідовностей перед виконанням завдання від початку до кінця. Це дозволяє повністю автоматизувати VFD.
Фактори, які слід враховувати при виборі частотно-регульованого приводу VFD
Перше рішення, яке необхідно прийняти при виборі частотно-частотного приводу, — це переконатися, що привод може відповідати вимогам струму двигуна. Перевірте вимоги щодо струму повного навантаження на паспортній табличці двигуна, а потім знайдіть привод, розрахований на принаймні стільки струму. Якщо ви живите привод однофазним джерелом живлення, обов’язково використовуйте номінали приводу для однофазного живлення. Приводи змінної частоти значно знижені для однофазної роботи.
Розмір VFD слід вибирати на основі максимального струму двигуна під час пікового навантаження, а не на основі потужності двигуна. Постійний запуск, зупинка та динамічні навантаження впливають на електроніку всередині VFD набагато сильніше, ніж на місцеву шину живлення та пускач двигуна повної напруги. Тому слід використовувати піковий струм попиту.
Виберіть між змінним крутним моментом (VT) і постійним крутним моментом (CT) і окремими параметрами для кожного. Використовуйте показники VT для вентиляторів і насосів або зверніться до показників CT для конвеєрів і загального керування машиною. Важливо знати тип застосування, оскільки специфікації приводів організовані відповідно. Якщо ви не впевнені, який з них використовувати, рекомендуємо скористатися КТ.
Висота, на якій ви використовуєте VFD, також впливає на охолодження. Зі збільшенням висоти повітря стає менш щільним. Зниження щільності повітря погіршує охолоджувальні властивості повітря. Більшість VFD розроблені для роботи на 100% потужності на висоті до 1000 м. Якщо ви перебуваєте на більшій висоті, диск має бути більшого розміру, щоб компенсувати зниження охолодження.
Вам потрібна найнижча несуча частота, з якою може працювати ваш двигун. У більшості випадків несуча частота за замовчуванням працюватиме нормально, але якщо вам потрібно зменшити звуковий шум, розсіювання тепла чи споживання електроенергії, переконайтеся, що ви можете змінити несучу частоту для приводу.
Визначення правильного розміру VFD включає кілька методів розрахунку, щоб гарантувати, що VFD може виконувати вимоги двигуна. Основна формула, яка використовується: Розмір ЧРП (кВт)=Потужність двигуна (кВт) х сервісний коефіцієнт. Коефіцієнт служби зазвичай коливається від 1,1 до 1,5, враховуючи несподівані збільшення навантаження та забезпечуючи надійність. Наприклад, якщо у вас є двигун з номінальною потужністю 10 кВт і ви вибираєте робочий коефіцієнт 1,2, необхідний розмір VFD буде принаймні 12 кВт. Це гарантує, що VFD може впоратися з випадковими піками навантаження без перегріву або збою.
Крім того, дуже важливо перевірити, чи номінальний струм VFD відповідає амперам повного навантаження (FLA) двигуна. Це передбачає перевірку паспортної таблички двигуна на його FLA та забезпечення здатності VFD подавати цей струм за будь-яких умов експлуатації. Більш складні обчислення можуть враховувати такі фактори, як гармонічні спотворення, які можуть впливати як на джерело живлення, так і на двигун. Гармоніки особливо важливі у великих або чутливих установках, де вони можуть призвести до проблем з якістю електроенергії та пошкодження обладнання.
Використання інструментів виробника або онлайн-калькуляторів може спростити цей процес визначення розміру. Ці інструменти враховують детальні вхідні параметри, такі як потужність двигуна, тип навантаження та умови навколишнього середовища, надаючи індивідуальні рекомендації. Цей підхід допомагає гарантувати, що вибраний VFD добре підходить для конкретного застосування, підвищуючи ефективність і надійність.
Як підтримувати частотно-регульований привод VFD
Регулярне прибирання
У промислових і комерційних зонах є багато пилу та сміття, які можуть накопичуватися над VFD і негативно впливати на його роботу. Щоб уникнути цього, незалежно від типу шасі VFD, необхідно забезпечити регулярне очищення VFD. Його радіатор і вентилятори потрібно завжди тримати в чистоті. Періодичне очищення VFD можна здійснювати шляхом протирання, очищення та розпилення повітрям накопичення з них.
Підтримка температури
Ще одна важлива порада, якої слід дотримуватися для якісного обслуговування VFD, полягає в тому, що їхню температуру потрібно підтримувати, оскільки вони в основному використовуються в компактних приміщеннях, де стрибки тепла є звичайною справою. Однак для підтримки їх оптимальної температури необхідно забезпечити відповідну циркуляцію повітря. Також необхідно встановити системи контролю температури.
Регулярні візуальні перевірки
Іншим проактивним підходом до обслуговування VFD є регулярні візуальні перевірки. Обслуговуючий персонал з базовими знаннями цих контролерів повинен щотижня оглядати їх візуально, щоб виявити будь-які видимі несправності. Деякі з ключових перевірок, за якими необхідно стежити, включають роботу систем охолодження приміщення, волоконно-оптичних кабелів, з’єднань і аварійних ланцюгів.
Запобігайте проникненню вологи
Вода та електрика не є прийнятним поєднанням у будь-якому промисловому середовищі, і це не відрізняється від приводів змінної частоти. Частотні частотні приводи не повинні контактувати з вологою, оскільки це неминуче спричинить різноманітні проблеми, такі як поломки обладнання, нестабільна поведінка та корозія. Тому VFD слід тримати сухими.
Неушкоджені з'єднання
Наступним у списку порад щодо обслуговування VFD є те, що ви повинні забезпечити щільні з’єднання. Електричні з’єднання могли ослабнути через постійну вібрацію. Послаблені з’єднання призведуть до нерівномірної роботи контролера.
Наша фабрика
Компанія Zhejiang Hertz Electric Co., Ltd. заснована на технології силової електроніки, двигунах і технологіях керування, а також покладаючись на сучасне виробниче обладнання та ретельний процес випробувань, ми надаємо клієнтам перетворювачі частоти низької та середньої напруги, пристрої плавного пуску та сервоприводи. систем і відповідних галузевих рішень.
Сертифікат
FAQ
Популярні Мітки: Частотний привод VFD, виробники, постачальники, фабрика частотного приводу VFD
